數據中心機房是信息時代的重要基礎設施。隨著個人信息消費需求爆炸性增長、企業信息化程度的提高，云計算、虛擬化等技術的逐步落地，數據中心機房建設規模越來越大，如何構建按需擴展、高效運營、安全可靠的數據中心機房成為當前面臨的重要挑戰。
基于數字化、網絡化、智能化技術，華為智能數據中心機房解決方案以智能微模塊為單元，滿足從分支機構到總部數據中心機房的需求，讓數據中心機房基礎設施更加簡單、高效、可靠。
業務挑戰：
基礎設施無法彈性匹配業務需求
現代數據中心機房具有規模大、上線時間短及難以預測等業務特點。傳統數據中心機房基礎設施結構僵化、擴容困難，通常在規劃階段采用一次性部署完成的策略，致使初期投資大、負載率低、能耗高、投資回報周期過長。而多個子系統相互耦合，交叉施工，建設周期長，無法滿足業務快速上線的需求。
高能耗大幅侵蝕利潤
能源成本是數據中心機房建設的長期成本，其投入常超出基礎設施的投資。以部署1MW IT設備、PUE為2的數據中心機房為例，其十年的生命周期內總耗電量將達到1.75億kWh。巨大的電費支出侵蝕了企業的利潤，相應的碳排放對環境也有不可忽視的影響。
管理粗放、運營低效，ROI低
傳統數據中心機房建設更多關心的是供電和空調制冷可靠，只需滿足基本的日常運行需求即可，對于精細化的運營管理不關注，產生了大量浪費，數據中心機房ROI非常低。具體表現在：管理粗放，人工巡檢，系統不可視、故障之后被動響應，運營效率與資源利用率低等方面。隨著數據中心機房建設規模與復雜度的增大、能源和人力在內成本的上升，傳統上依靠大量資源消耗、人力投入的運營維護方式亟需改變。
僅依賴冗余保障可靠性與業務連續
傳統數據中心機房的可靠性設計依賴于基礎設施的多重冗余，缺乏從運營角度的保障。例如，對于環境、設備狀態與健康程度的實時監測缺乏實時偵測與判斷，難以進行前瞻性的可靠性保障。
華為智能數據中心機房解決方案關鍵特性
簡單：模塊化架構，按需擴容
基于智能微模塊，實現按需投資，解決傳統數據中心機房建設一次性投資高的難題，降低CAPEX。去工程化設計可支持業務快速上線。無線免連接設計，可進一步簡化施工。
高效
1) 低PUE，綠色節能
華為整合高效UPS、直流變頻空調、行間制冷、乃至可規模復制應用的自然冷卻等先進供電與制冷技術，使PUE可低至1.2;此外，通過供電系統、制冷協同及與業務層聯動，將數據中心機房基礎設施的各個系統與部件調整至最優化狀態運行，還可實現深度節能，進一步降低企業成本。
2) 智能化、網絡化實現高效運營
數據中心機房內資產、空間、供電、制冷、端口容量等自動進行利用率分析，提供優化與業務部署建議，提升數據中心機房的資源利用率，從昂貴的投入中獲取最大效益，使收益最大化;
網絡化統一管理，實現分層管理集中監控。統一的網絡管理平臺可進行百萬數量級的測點管理，全網運營狀況一目了然，而且運維團隊可復用和信息共享，運維效率有效提升。
可靠：關鍵器件健康度管理，實現主動運維
數字化的傳感器、執行器、控制器實現器件級、部件級、系統級的狀態可量化度量，提前評估不同層級的健康狀態，并在異常時提前發出告警，實現主動運維和及時備件更換，提升設備壽命進而改善整個系統的可靠性。
新一代智能模塊化數據中心機房

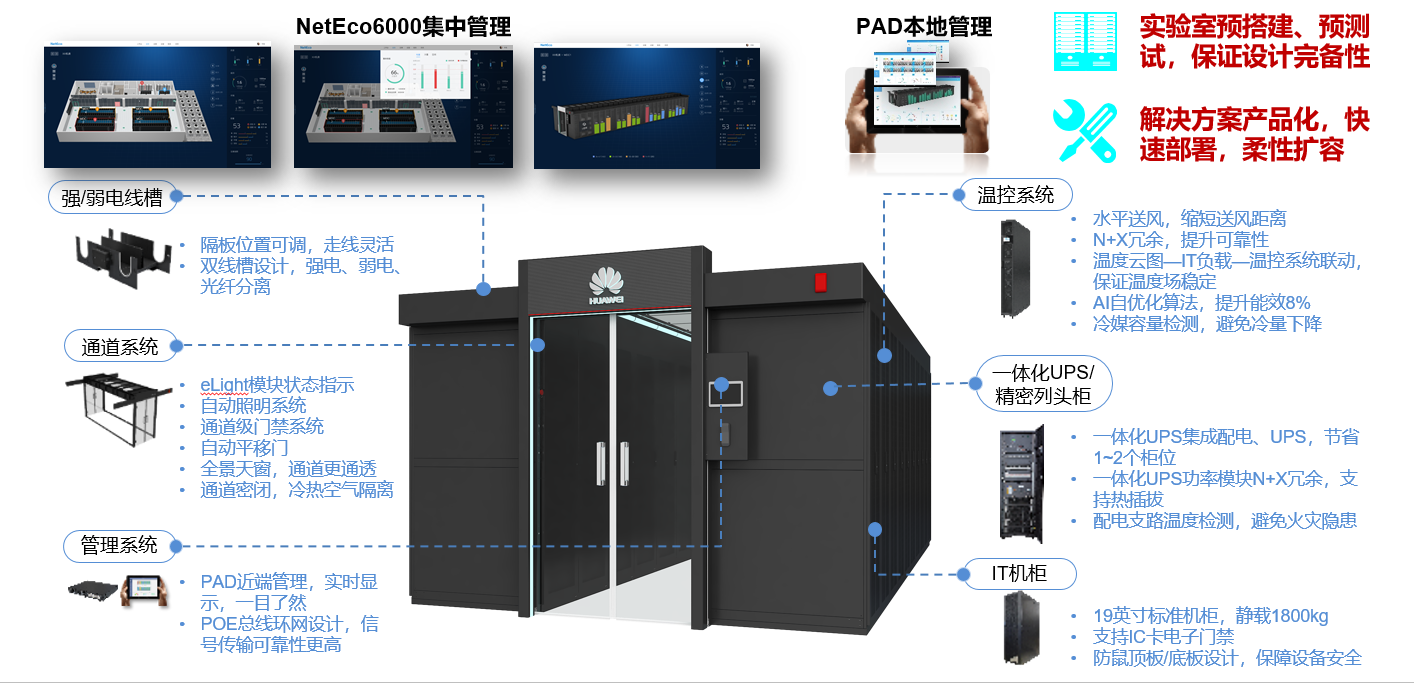

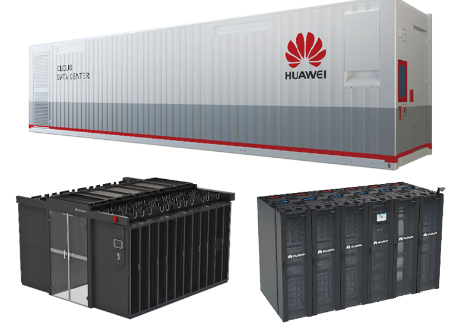

華為FusionModule2000/5000智能模塊化數據中心機房是新一代數據中心機房基礎設施解決方案。FusionModule2000/5000采用高集成設計，可一體化集成機柜、供配電、制冷、布線和管理等所有子系統，可選擇封閉冷/熱通道、單排或雙排部署，支持單機柜功率最高可達21kW。單模塊機柜、空調、配電等配置可靈活調整，也可通過多模塊部署的方式滿足各種規模、各種業務要求的數據中心機房需求，完美匹配大中小型數據中心機房的快速新建與擴容。
快速部署、按需擴容、高效低PUE的模塊化數據中心機房
簡單
標準化部件，模塊化架構，匹配業務快速按需部署;模塊級一體化智能管理，運維簡單輕松，1周完成現場安裝，部署時間縮短50%以上
高效
近端制冷，高效供電;密封通道設計，隔離冷熱氣流，消除局部熱點
可靠
器件/部件/系統三重可靠設計，確保99.999%可用度;超強環境適應力，寬電壓、寬溫度、寬負載條件下穩定運行
小型模塊化數據中心機房為數據中心機房帶來全新的體驗
大數據時代，小型數據中心機房面臨海量建設需求，隨著技術的發展及用戶要求的提高，傳統機房的建設模式正在遭受挑戰，小型數據中心機房的設計理念也在悄然發生著改變，簡單、高效、可靠必將成為未來數據中心機房發展的新思路。

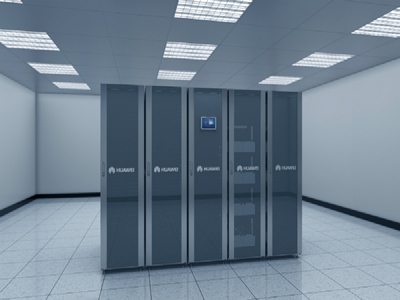

華為FusionModule800小型模塊化數據中心機房打破行業傳統建設模式，將解決方案產品化。創新的采用機架式高密變頻空調，單柜一體化集成配電、UPS、監控、空調，深度整合數據機房4大核心系統，現場2天完成業務上線，高效快速，為數據中心機房帶來全新的體驗。單模塊總功率小于等于15kW，適用于金融、政府、教育、醫療、公安、中小企業等小型機房需求。
簡單交付、快速部署、高效低PUE的小型模塊化數據中心機房
簡單
冷電控一體化預集成在一個柜內，現場只需簡單并柜，4小時完成搭建，2天業務上線;
手機APP，短信告警，遠程web平臺監控，多模塊集中監控，實現無人值守;
高效
機架空調，至少節省一個柜位安裝空間;
直流變頻制冷，密閉冷或熱通道，PUE低至1.37;
可靠
輕載無凝露專利設計，低至10%負載仍可除濕，機房無凝露風險;
電池電壓、內阻、溫度實時監控，過熱智能關斷，避免起火風險。
FusionModule2000智能模塊化數據中心機房方案特點
模塊化機柜系統
· 機柜尺寸統一，并采用前后風道;
· 機柜前后門通風率不低于70%。
· 機柜內后部可安裝兩條豎裝配電排(下文簡稱為rPDU)。
· 機柜的垂直安裝上標示有每“U”的位置。
· 機柜的前門和后門帶鎖，并只能用專用鑰匙才能打開。
· 支持門磁、電子門禁。
· 最大可支持靜載1800kg。
通道系統
· 微模塊結構分為單排1200mm寬密封通道和雙排1200mm寬密封通道;
· 密封通道分為密封冷通道和密封熱通道兩種場景，模塊由IT柜、網絡柜、配電柜、空調、電池柜、天窗、端門、走線槽等部件組成。
模塊化電源系統
· UPS功率段：25kA-800kVA;
· UPS、功能模塊、配電模塊均采用模塊化設計，熱插拔模式;
· 功能模塊根據項目定制，支持N+1和2N高可用性方案設計;
· 內置C級防雷器;
· 標配監控功能檢測。
智能溫控系統
· 制冷系統采用風冷行級精密空調+密封通道的制冷方式：風冷行級精密空調和設備機柜共同組成密封通道，實現冷熱空氣隔離;
· 風冷行級精密空調具體工作原理：機組開啟后，制冷系統內制冷劑的低壓蒸汽被壓縮機吸入并壓縮為高壓蒸汽后排至冷凝器。同時軸流風扇吸入的室外空氣流經冷凝器，帶走制冷劑放出的熱量，使高壓制冷劑蒸汽凝結為高壓液體。高壓液體經過過濾器、節流機構后噴入蒸發器，并在相應的低壓下蒸發，吸取周圍的熱量。同時貫流風扇使空氣不斷進入蒸發器的翅片間進行熱交換，并將放熱后變冷的空氣送向冷通道。如此室內空氣不斷循環流動，達到降低溫度的目的;
· 行級空調靠近熱源，送風距離大大縮短，從而減少了距離導致的氣流壓力損失、冷空氣的泄漏損失，提高了冷量的利用效率。
監控系統
監控功能
· 可實現溫濕度監控;
· 可實現漏水監控;
· 可實現煙霧監控;
· 可實現配電監控;
· 可實現空調監控;
· 可實現視頻監控。
APP視圖功能
· 支持生成與微模塊實際布置匹配的3D布局圖;
· 支持微模塊供配電系統的全鏈路展示;
· 支持微模塊制冷系統的整體展示;
· 支持查看模塊的電量、空間、冷量的資源占用率，并可分解到每個機柜進行查看;
· 支持在平面圖上直觀顯示通道溫濕度、門禁、漏水監測、照明等的實時狀態監測和告警;
· 支持以數據儀表盤的方式顯示微模塊的PUE值;
告警功能
· 支持監測空調、配電、環境等狀態;
· 支持按緊急、重要、一般、提示四種級別進行告警，告警級別用戶可自定義。
· 活動告警支持按設備和告警級別篩選。
· 支持在APP供電鏈路圖上采取不同顏色顯示實時告警;
· 支持與聲光告警聯動;
· 支持與eLight進行聯動，在微模塊通道門上展示告警等級對應的顏色。
· 支持通過郵件、短信進行告警通知。
· 最多同時支持500條活動告警。
歷史查詢功能
· 支持歷史告警查詢;
· 支持性能數據統計;
· 支持操作日志查詢;
· 支持數據導出。
方案優點
FusionModule2000采用風冷溫控系統設計，主要應用于中小數據中心機房場景。設計簡單，建筑適應性強，機房層高和改造要求低，滿足企業總部或大型分部、銀行總行及二級支行、政府、運營商、教育、醫療等多個行業的數據中心機房部署需求。
模塊化架構、自動化設計
l 解決方案產品化，模塊化設計、快速部署、柔性擴容。
l eLight狀態指示燈，模塊狀態一目了然。
l 自動平移門(可選)+智能照明系統，出入更順暢。
i3智能化管理
l iPower
? 供配電系統全鏈路狀態實時展示，告警智能收斂定位。
? 配電支路空開端子溫度檢測(可選)，避免支路觸點接觸不良。
? iBattery智能電池管理系統(可選)，電池狀態實時監測，故障主動隔離，消除火災隱患。
? 智能rPDU(可選)，插口狀態監測，支持遠程控制，保護IT設備。
l iCooling
? 溫控系統運行狀態實時展示，空調及其關鍵部件狀態檢測。
? 3D溫度云圖(可選)和溫控系統聯動，消除局部熱點;負載功率和溫控系統聯動，避免過大溫升，雙重保障確保溫度場穩定。
? 基于AI(Artificial Intelligence)的最佳效率調節，自優化負載調節+室內外機聯動，節能8%。
? 首創智能冷媒泄露檢測，避免制冷量衰減或空調宕機。
l iManage
? 機房級3D可視化管理，告警精準定位，顯著提升運維效率。
? U位級資產管理(可選)，資產自動化管控，最大化利用機房冷電資源，資產免人工盤點。
? 基礎設施運維指數，規范運維動作，提升設備健康度。
